Що таке материнська плата

Розглядаючи різні комп'ютерні компоненти, ми часто згадуємо материнську плату. Що б ми не обговорювали чи обирали, обов'язково звертаємося хоча б один раз до материнки. Ніщо так не об'єднує комп'ютер в одне ціле, як материнська плата. І це як в прямому, так і в переносному смислі.

Материнська плата (системна плата, материнка) – це основна друкована плата комп'ютера, яка містить слоти для всіх інших компонентів системного блоку (процесора, відеокарти, оперативної пам'яті, звукової карти, жорсткого диска, блоку живлення), а також роз'єми для периферійних пристроїв для ПК (мишка, клавіатура, колонки, навушники, роз'єми USB для різних потреб тощо). Отже, справді материнка об'єднує комп'ютер в один пристрій. Без врахування характеристик і особливостей материнської плати ми не зможемо замінити більшість компонентів системного блоку.

Навіщо комп'ютеру материнська плата

Говорячи простими словами, материнська плата це платформа із великою кількістю роз'ємів та слотів, що об'єднують абсолютно різні компоненти ПК в єдину систему. Самі по собі компоненти комп'ютера не взаємодіють між собою, потрібна база, яка пов'язує їх. Це і є материнська плата.

З яких елементів складається материнка

Кожен із компонентів ПК чи ноутбука мають власні потреби в під'єднанні. Тобто їх роз'єми відрізняються один від одного розміром, формою, видом передачі сигналу. Материнська плата містить в собі усі види необхідних роз'ємів для підключення як системних компонентів, так і периферійних.

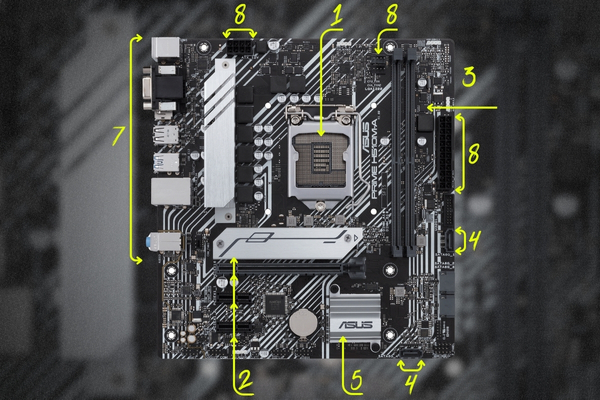

Розглянемо основні елементи материнської плати:

1. Сокет CPU. Це роз'єм для центрального процесора. Він виглядає як майданчик, часто в центрі плати, містить з'єднувальні контакти. Забезпечує надійну фіксацію процесора на платі та оснащений спеціальними затискачами, що притискають “камінь” (процесор) до материнки.

2. Слоти PCI Express. Універсальний роз'єм плати. Забезпечує під'єднання ряду компонентів ПК: відеокарта, звукова карта, мережева карта, модуль Wi-Fi.

3. Слоти ОЗУ. Роз'єми під планки оперативної пам'яті.

4. Роз'єми SATA. Слоти для підключення жорстких накопичувальних дисків SSD та оптичних дисководів ODD (для використання компакт-дисків CD та DVD).

5. Чипсет. Комплект мікросхем, що забезпечує зв'язок материнської плати з центральним процесором та оперативною пам'яттю, периферійними та накопичувальними пристроями. Реалізується у вигляді мостів, північного та південного. Другий міст відповідальний за енергоощадження, BIOS, аудіо, дисководи та інтерфейси для під'єднання до мережі інтернет.

6. BIOS мікросхема та елемент живлення CMOS пам'яті. Тут розміщено програмне забезпечення, що  призначене для взаємодії з апаратурою комп'ютера, запуском системи та тестування компонентів. Пам'ять зберігає налаштування BIOS і забезпечує мікросхему живленням при виключенні комп'ютера.

7. Зовнішні роз'єми. Наприклад, це можуть бути USB, VGA, HDMI, DVI, аудіороз'єми, мережевий роз'єм RJ45, тощо.

8. Внутрішні роз'єми на живлення. Процесор, система охолодження вимагають підключення до блоку живлення.

Це класичний набір компонентів системної плати. Варіативно він може відрізнятись у різних виробників. Також варто пам'ятати, що певні моделі материнських плат можуть містити інтегровані відео чи аудіо карти.

Види материнських плат

Почнімо з класифікації за призначенням. Заздалегідь наголосимо на умовності цього поділу, оскільки призначення системної плати багато в чому залежить також від встановлених комплектуючих.

• Офісні (звичайні) материнські плати. Часто мають фіксовану підсистему живлення, а також чипсет запобігання розгону.

• Ігрові (геймерські). Підсистема живлення 6+ для потужних ЦП. Чипсет дозволяє розгін процесора та відео адаптера. Додаткові слоти для швидкої оперативної пам'яті DDR5 та SSD.

• Складні (для певних професій). Мають роз'єми для кількох відеокарт, враховують можливість встановлення багатоядерного процесора, мають слоти для достатньої кількості оперативної пам'яті (мінімум 32 Гб).

Також можна класифікувати материнки за розміром. Їх є чотири основних:

• ATX (305х244 мм). Стандарт. Мінімум 5 шин PCI-E; слоти для чотирьох планок ОП.

• Micro-ATX (244х244 мм). Містить лише чотири шини PCI-E.

• Mini-ITX (170х170 мм). Більшість таких карт містять інтегровану відеокарту, і не дають можливості для встановлення дискретної.

• Extended-ATX/EATX (305х330 мм). Деякі моделі підтримують встановлення двох центральних процесорів. Збільшена кількість слотів.

Головний і найбільш відомий поділ материнських плат – за типом процесора, який на неї можна встановити: Intel чи AMD. Процесор кожної з цих компаній встановлюється на системну плату по різному. У ЦП Intel контактні ніжки знаходяться на сокеті, а контактна площина на процесорі. У процесорів AMD все з точністю навпаки. Також відмінні у процесорів різних виробників кріплення системи охолодження. І самі процесори різного розміру. Відповідно відрізняються материнські плати під кожен із типів процесора.

Виробники мають кілька поколінь процесорів. І материнка, наприклад під ЦП Intel не підійде абсолютно всім моделям, адже сокетів там багато видів. Це обов'язково потрібно враховувати при виборі материнської плати під конкретний центральний процесор.

Основні характеристики материнських плат

Отже, можемо означити певні характеристики, за якими зручно описувати та порівнювати материнські плати.

• Форма. Розмір системної плати, кількість та місце кріплення пристроїв, механізм кріплення до корпусу самої материнської плати.

• Процесор, що його можна встановити на системну плату. Певний вид процесора потребує певного роз'єму підключення. Основний фактор при виборі материнки під конкретний ЦП.

• Слоти для оперативної пам'яті. Їх кількість та типи ОЗУ, що підтримуються.

• Кількість слотів PCI-Express. Від цього залежить можливість підключення кількох відеокарт або інших додаткових, що підсилюють потужність комп'ютера, компонентів.

• Чипсет. Визначає функціональність материнської плати: тип процесора, кількість ОЗУ, можливість підключення додаткових компонентів.

• Частота системної шини. Чим вона більше, тим швидше комп'ютер.

• Кількість гнізд SATA. Можливість та кількість під'єднаних HDD, SDD та оптичних приводів.

• Наявність інтегрованих плат: відео чи аудіо.

• Зовнішні роз'єми для підключення: порти USB, VGA, HDMI.

Висновки

При збірці чи покупці комп'ютера знайомство та вибір із системною платою грає одну з основних ролей. Цей пристрій поєднує все в ПК чи ноутбуці в єдину функціональну систему. Вже при виборі материнської плати ви багато в чому визначаєте основні характеристики вашого комп'ютера. Адже буде зрозуміло – які саме компоненти дозволить встановити материнка, скільки їх та якої вони будуть потужності.

Загальна таблиця за видами і типами материнських плат
