MSI представляет новые материнские платы на базе чипсета Intel B760, расширяющие доступные решения для всех заинтересованных пользователей. Серия MAG, состоящая из долговечных решений для игроков и уверенных пользователей, собирает в своей линейке эти материнские платы. Один из представителей этой серии, MAG B760 Tomahawk WIFI, готов снабдить своего покупателя всем необходимым для качественной работы с платформой LGA 1700.




















Характеристики



Производитель MSI
Продукт MSI MAG B760 Tomahawk WIFI
Чипсет Intel B760
Процессорный разъем LGA 1700
Процессоры Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 та 13 поколения (Alder Lake, Raptor Lake)
Память 4 DIMM DDR5 SDRAM, максимум 192 ГБ:
4800-5600 МГц, 5800-7000+ (OC) МГц
Слоты PCI-E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — B760
1 x PCI Express 4.0 x1 — B760
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — B760
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280, SATA support) — B760
Встроенное видеоядро (в процессоре) +
Количество вентиляторов 7x 4pin
Порты PS/2 -
Порты USB I/O-панель: 4 x USB 2.0, 4 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C)
Контактные группы 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти)
Serial ATA 4 x SATA 6 Гбіт/с (B760)
RAID 0, 1, 5, 10 (SATA 6Gb/s)
Встроенный звук Realtek ALC897
S/PDIF +
Сетевые возможности 1 х Realtek RTL8125 (2.5 Gigabit Ethernet)
Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3
COM –
RGB 2 x Addressable Gen 2, 2 x RGB LED
LED RGB Header 4
TPM +
Форм-фактор ATX
Розміри, мм 244 x 305
Дополнительный функционал Premium Thermal Design, Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Core Boost, Memory Boost
Цена, грн 9 832




Комплектация

В комплекте поставки пользователь получает материнскую плату в среднем в коробке с фирменным дизайном MSI MAG.

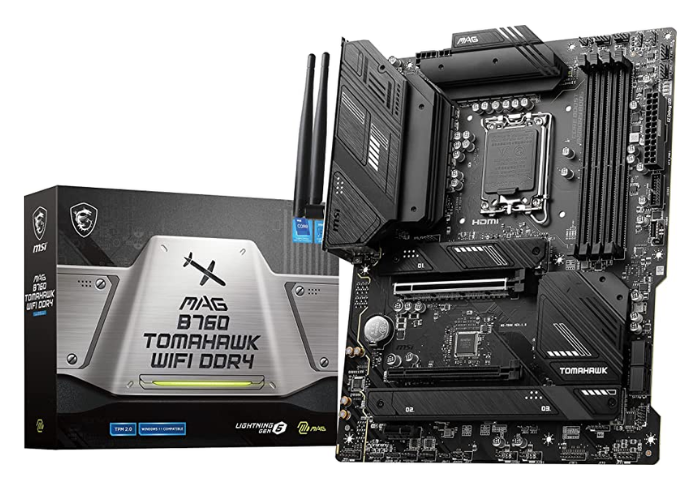

Передняя часть коробки содержит изображение MSI MAG B760 Tomahawk WIFI, а также ключевые характеристики материнской платы. На обратной стороне коробки можно найти внешний вид платы и ее I/O-панели, а также подробные технические характеристики.

Входящий в комплект поставки:
инструкция и гарантийные условия;
комплект наклеек;
EZ M.2 клипса для фиксации накопителя M.2;
один черный SATA-кабель с угловым разъемом;
Wi-Fi антенны.




Дизайн

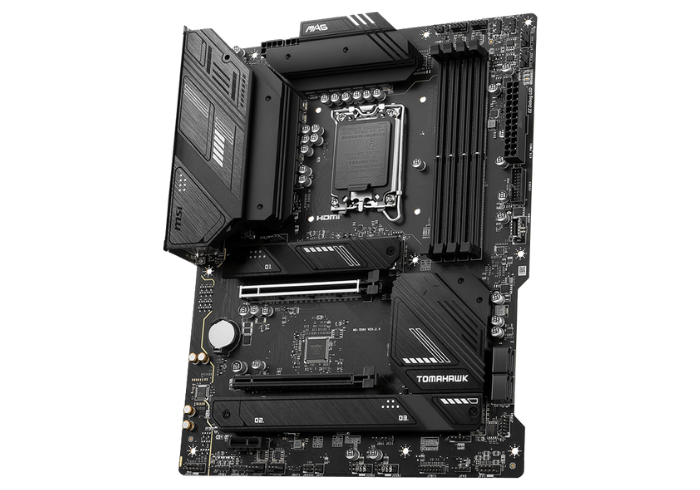

MAG B760 Tomahawk WIFI имеет черное текстолитовое покрытие, доминирует темная цветовая гамма с белыми и серыми надписями. Интегрированной RGB-подсветки нет, но пользователь может установить RGB-подсветку с помощью соответствующих разъемов RGB_LED. Подсистема накопителей M.2 имеет дополнительные радиаторы для улучшения теплового режима SSD. Кроме того, радиатор охлаждения силовой подсистемы расширен до краев I/O-панели, что увеличивает площадь отвода тепла.

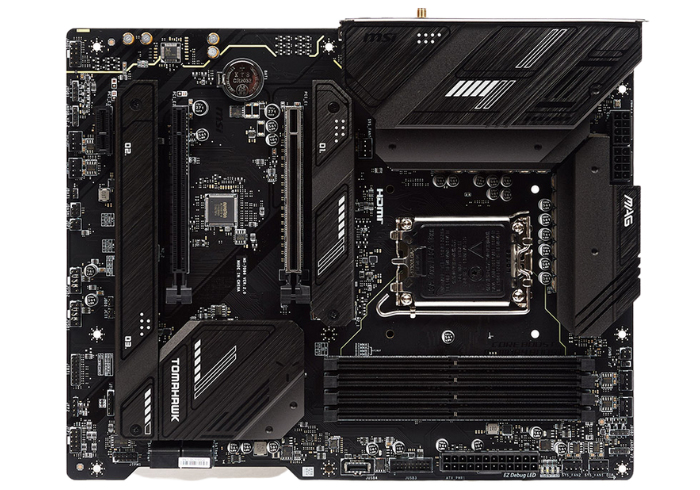

Материнская плата MSI MAG B760 Tomahawk WIFI имеет стандартный сокет LGA 1700, не отличающийся ничем особенным. На слотах оперативной памяти расположены задвижки по обе стороны. Чипсет охлаждается среднеразмерным радиатором с минимальным количеством вырезов. Его фиксируют болтами, а контактируют с чипсетом через термопрокладку.

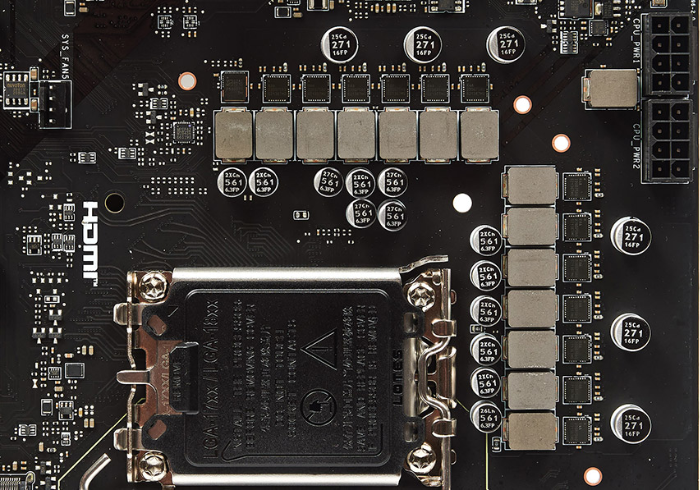

Подсистема питания имеет схему 12+1+1, управляемую ШИМ Renesas RAA 229132. Для процессора используются 12 силовых элементов Renesas RAA 220075R0, рассчитанных на 75 А, и один дополнительный для встроенной графики. Также присутствует Monolithic Power Systems MP87670, отвечающий за VCCIO, и рассчитан на 70 А. Питание подается через два коннектора EPS12V.

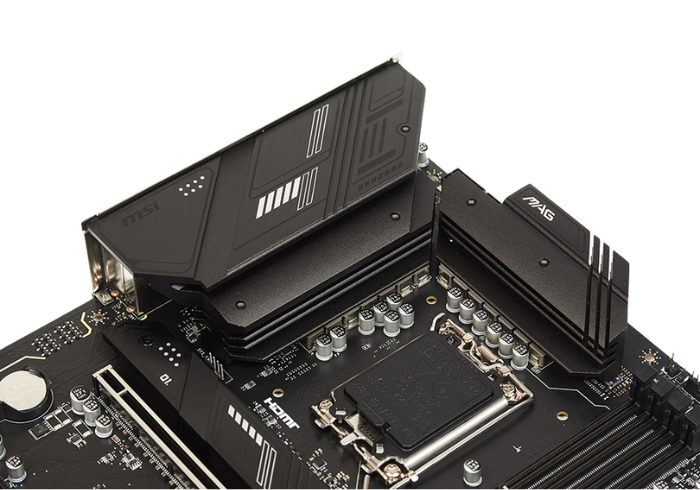

Для охлаждения подсистемы питания предусмотрены два отдельных радиатора, которые фиксируются на болтах и контактируют с силовыми элементами с помощью термопрокладок.

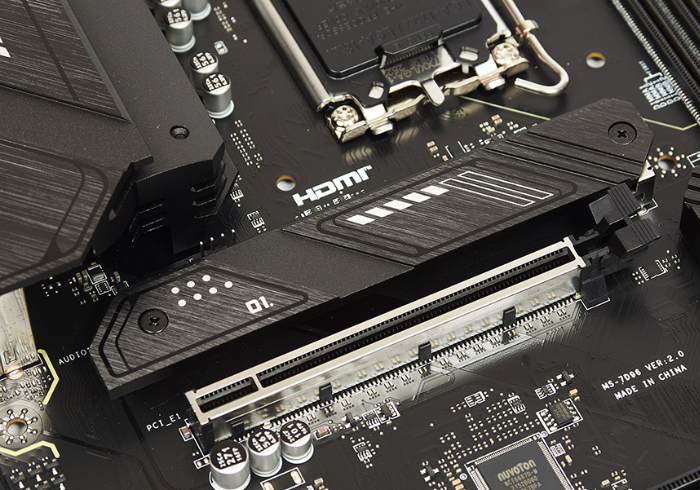

Пользователь может установить до трех накопителей M.2 на материнскую плату, каждый из которых имеет теплоотводы с помощью радиаторов.




















Все слоты M.2 поддерживают режим PCI-E 4.0 x4 и имеют свои особенности:

M.2_1 поддерживает форм-фактор 2242/2260/2280/22110 и подключен к CPU;
M.2_2 поддерживает форм-фактор 2242/2260/2280 и подключен к B760;
M.2_3 поддерживает форм-фактор 2242/2260/2280 и подключен к B760, а также поддерживает M.2 SATA.

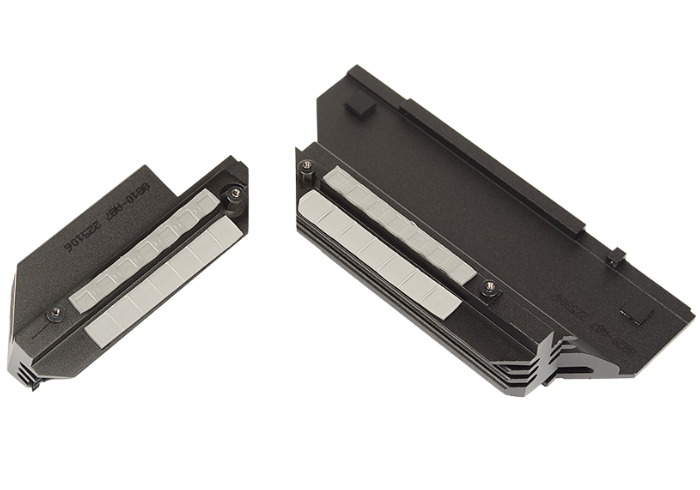

Радиаторы M.2 выглядят так:

Зона аудио отделена от головной части материнской платы и использует кодек Realtek ALC897.

Сетевой контроллер 2.5G Ethernet – Realtek RTL8125, а канал Wi-Fi 6E+Bluetooth 5.3 – Intel AX211 (AX211NGW).

Батарейка CMOS расположена под главным слотом расширения PCI-E 5.0 x16 с левой стороны и может быть перекрыта двухслотовыми или большими видеокартами. Возле зоны I/O есть коннектор вентилятора.

Слева снизу расположены коннекторы JAUD1 (HD AUDIO), JRGB1 (12 В), JRGB_V2_2 (5 В), два разъема вентиляторов и один JBAT1 (CLEAR CMOS).

Справа снизу присутствуют две контактные группы USB 2.0, JFP2 для подключения динамиков, JFP1 для панели FRONT PANEL, а также коннектор JTPM1 для внешнего Trusted Platform Module.

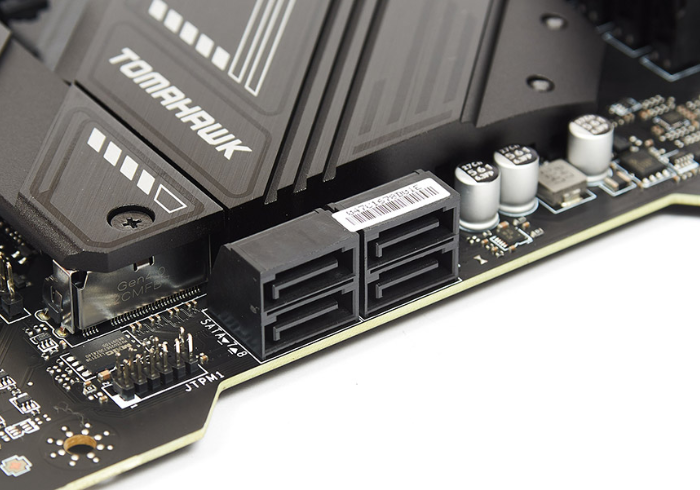

Четыре порта SATA расположены под углом 90 градусов.

Контактные группы USB 3.2 Gen 1 и USB 3.2 Gen 2 Type-C находятся справа вверху. Выше находится зона EZ Debug LED, которая помогает в идентификации неисправностей во время POST, если таковые возникают. Также присутствуют четыре коннектора для вентиляторов и два коннектора RGB 12 В и 5 В.

MSI MAG B760 Tomahawk WIFI

I/O-панель уже имеет установленную заглушку, нет дополнительных элементов. Пользователь найдет на ней следующее:

x4 USB 2.0;
x1 DisplayPort (v1.4);
x1 HDMI (v2.1);
x4 USB 3.2 Gen 2 (Type A);
x1 USB 3.2 Gen 2x2 (Type C);
x1 2.5G LAN;
x2 SMA (для подключения антенны Wi-Fi);
x1 S/PDIF Out;
x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
