Райзер для видеокарты: что это такое, как работает и зачем нужен

Сборка производительного ПК — это всегда баланс между охлаждением, эстетикой и жесткими физическими ограничениями. Актуальные графические ускорители обросли массивными радиаторами, заняли по три-четыре слота и стали весить столько, что текстолит материнской платы начинает угрожающе прогибаться.

В условиях, когда стандартная горизонтальная установка топовой видеокарты технически невозможна или перекрывает воздушные потоки, на помощь приходит райзер. Этот гибкий переходник эволюционировал из специфического инструмента для майнинг-ферм в базовый аксессуар для игровых систем. Он позволяет полностью переосмыслить компоновку системного блока без потери скорости передачи данных.



Что такое райзер для видеокарты и для чего он нужен

Если говорить максимально просто, райзер (от английского to rise — поднимать, расти) — это специализированный удлинитель или переходник для слота PCI-Express. Основная задача этого устройства заключается в физической отвязке графического адаптера от материнской платы.

Когда вы устанавливаете массивный графический ускоритель напрямую в разъем PCIe, вы жестко привязаны к геометрии текстолита материнки. Райзер снимает эти оковы. Он позволяет вынести устройство в любую точку корпуса, развернуть его вертикально, горизонтально или вообще вынести за пределы металлического короба.

Для чего его используют чаще всего? Во-первых, для эстетики. Современная видеокарта — это произведение инженерного искусства с RGB-подсветкой и футуристичными кожухами. Прятать такую красоту горизонтально просто обидно. Во-вторых, для борьбы с физической деформацией. Тяжелые системы охлаждения со временем выгибают текстолит и могут просто выломать слот PCIe на дешевой материнской плате. Вертикальная установка через переходник полностью снимает эту нагрузку с «матери».

Как работает райзер для видеокарты

Принцип работы устройства прост: оно выполняет роль сквозного моста, физически удлиняя линии интерфейса PCIe. С одной стороны находится жесткая контактная плата, которая вставляется в слот x16 материнской платы, а с другой — приемный разъем для фиксации видеокарты.



Связующим звеном выступает гибкий экранированный шлейф. Через него без задержек проходят пакеты данных, сигналы синхронизации и базовое питание мощностью до 75 Вт. Для операционной системы и BIOS этот процесс абсолютно прозрачен. Компьютер распознает видеокарту так, будто она установлена напрямую в материнскую плату, поскольку сигналы идут по тем же медным дорожкам, а качественный экран кабеля защищает высокочастотный поток от цифрового шума и наводок.

Основные виды райзеров для видеокарт

Рынок четко разделил эти аксессуары на две полярные категории. Попытка сэкономить и купить модель не того типа гарантированно приведет к тому, что система либо не запустится, либо сгорит при первом же серьезном тесте.

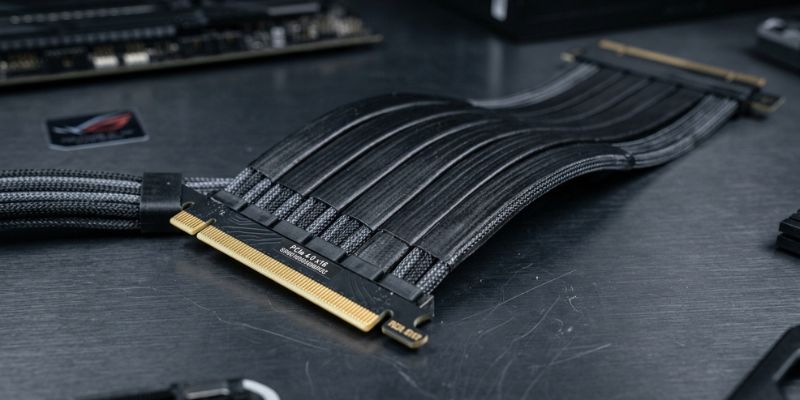

Гибкие шлейфы (шлейфовые райзеры)

Этот тип переходников разработан специально для игровых систем, геймеров и энтузиастов. Устройство представляет собой полноценный гибкий кабель с распайкой всех 16 линий (PCIe x16), благодаря чему данные передаются без урезания пропускной способности. Такие модели идеально подходят для вертикальной установки видеокарты в современные корпусы для ПК, при этом они не требуют дополнительного питания, получая всю необходимую энергию до 75 Вт напрямую из слота материнской платы.

Майнинговые райзеры (USB-типа)

Эти узкоспециализированные устройства создавались исключительно для криптовалютных ферм и для игр категорически не подходят. Они подключаются через крошечный переходник в слот x1, задействуют всего одну линию данных и используют кабель USB 3.0 только как удобный проводник сигнала, из-за чего пропускная способность падает в разы. Кроме того, выносная плата физически не может получить энергию через одну линию PCIe, поэтому такие модели всегда требуют внешнего питания через разъемы Molex, SATA или 6-pin.

Плюсы и минусы использования райзера



Прежде чем бежать в магазин за модным аксессуаром, стоит трезво взвесить все «за» и «против». Универсальных и абсолютно бесплатных пилюль в компьютерном железе не существует.

Преимущества:

1. Эстетика и кастомизация. Вы можете развернуть карту вентиляторами к стеклу, подчеркнув стиль сборки.

2. Снижение нагрузки на излом. Материнская плата больше не держит на себе массивный радиатор весом в пару килограммов.

3. Гибкость охлаждения. Иногда вертикальное положение позволяет потокам воздуха от корпусных кулеров эффективнее обдувать бэкплейт.

Недостатки:

1. Лишнее звено в цепи. Любой дополнительный контакт — это потенциальная точка отказа. Если кабель некачественный, начнутся вылеты в синий экран (BSOD) и фризы.

2. Риск ухудшения температурного режима. Если вертикальный стенд в корпусе расположен слишком близко к боковому стеклу, вентиляторы окажутся заблокированы. Карте просто негде будет брать холодный воздух, и она начнет троттлить.

3. Проблемы с совместимостью поколений. Попытка подрубить плату PCIe 4.0 через старый райзер PCIe 3.0 часто вызывает ступор у BIOS.

Влияние райзера на производительность видеокарты

Один из главных страхов любого игрока: «Потеряю ли я заветные FPS из-за длинного провода?». Короткий ответ — при использовании качественного шлейфа PCIe x16 потеря производительности составляет от 0% до 1.5%. На практике такую разницу невозможно заметить глазом, её фиксируют только синтетические бенчмарки в пределах погрешности.

Пропускная способность современных стандартов требует экстремально высоких скоростей обмена данными:

Чем выше частота сигнала, тем чувствительнее он к качеству проводника. Если вы воткнете топовый чип в дешевый китайский шлейф без экранирования, данные начнут теряться по дороге. Система начнет снижать скорость порта, переключаясь в режим x8 или даже x4, чтобы сохранить стабильность. Вот тогда просадка FPS в тяжелых сценах может составить внушительные 10–15%.



Как выбрать райзер для видеокарты?

Выбор переходника — это не тот случай, где можно просто кликнуть на самый дешевый лот со скидкой. Некачественное устройство способно в лучшем случае потрепать нервы регулярными перезагрузками, а в худшем — устроить короткое замыкание и отправить дорогое железо на свалку.

При покупке ориентируйтесь на следующие критические параметры:

1. Версия PCIe. Выбирайте шлейф, строго соответствующий стандарту вашей материнской платы и видеокарты (PCIe 4.0 или 5.0). Установка устаревшего кабеля потребует ручного переключения слота в режим Gen 3 через BIOS для стабильной работы.

2. Экранирование. Каждая дорожка кабеля должна иметь независимую защиту из фольги или полимера, иначе электромагнитные наводки от блока питания и вентиляторов исказят высокочастотный сигнал.

3. Длина шлейфа. Подбирайте размер точно под габариты корпуса (оптимально 15–20 см). Короткий провод вызовет опасное натяжение разъемов, а избыточная длина приведет к лишним перегибам и затуханию сигнала.

4. Производитель. Отдавайте предпочтение проверенным брендам вроде Lian Li, Thermaltake, Phanteks, Fractal Design или ASUS, гарантирующим стабильность передачи данных.

Правильно подобранный шлейф от надежного бренда обеспечит максимальную производительность графической системы без зависаний и потери кадров.

Как правильно установить райзер для видеокарты?

Процесс монтажа требует аккуратности. Помните, что гибкий шлейф — это не обычный сетевой провод, его нельзя скручивать узлами или резко переламывать под прямым углом.

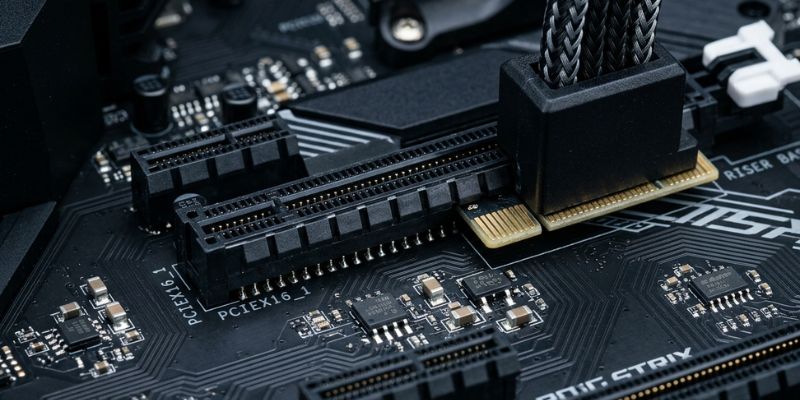

Сначала полностью обесточьте компьютер и выключите тумблер на блоке питания. Аккуратно вставьте жесткое основание райзера в главный слот PCIe x16 вашей материнской платы до характерного щелчка пластикового фиксатора. Саму выносную плату с приемным разъемом закрепите на специальном вертикальном кронштейне корпуса.

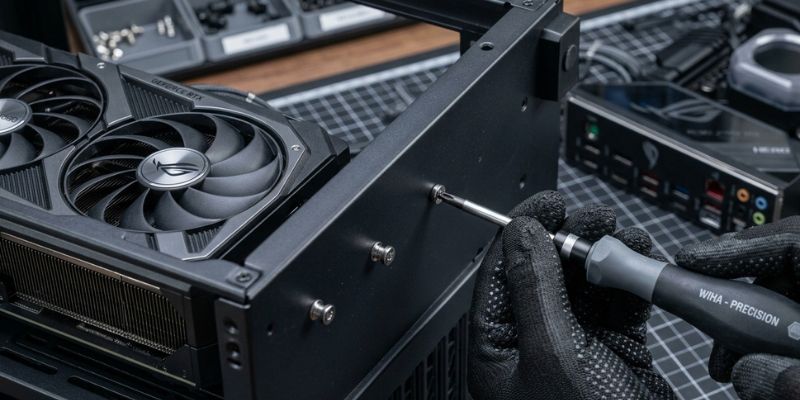

Критически важный нюанс: никогда не оставляйте графический адаптер висеть только на самом райзере. Устройство должно быть жестко прикручено металлическими винтами к задней стенке или монтажной рамке корпуса. Иначе под собственным весом оно перекосится в пазу, контакты отойдут, и это приведет к потере контакта, сбоям в работе или повреждению разъема.

После механической фиксации аккуратно вставьте видеокарту в разъем райзера и не забудьте подключить к нему стандартные кабели питания от БП.

Частые проблемы при использовании райзера и способы их решения

Иногда после сборки пользователь нажимает кнопку запуска, но вместо красивой картинки видит черный экран или получает бесконечный цикл перезагрузки. Не паникуйте, большинство этих проблем решаются программно.

1. Черный экран при запуске. Возникает из-за конфликта версий PCIe, когда материнская плата и GPU работают на стандарте PCIe 4.0, а шлейф поддерживает только PCIe 3.0. Для решения подключите видеокарту напрямую к плате, зайдите в BIOS и принудительно переключите режим слота (PCIe Slot Configuration) с Auto/Gen 4 на Gen 3.

2. Вылеты в играх и синие экраны (BSOD). Свидетельствуют о плохом контакте или микротрещинах в проводнике. Проверьте плотность посадки разъемов или протестируйте систему без удлинителя; если сбои прекратились, некачественный или поврежденный кабель придется заменить.

3. Резкий рост температуры GPU. Случается, если корпус для компьютера слишком узкий, и вентиляторы видеокарты оказываются прижаты вплотную к боковому стеклу. Чтобы вернуть нормальный температурный режим, верните горизонтальную ориентацию или установите перфорированную боковую панель.

Своевременная диагностика этих базовых неполадок поможет быстро вернуть стабильность вашей системе без обращения в сервисный центр.

Кому действительно нужен райзер?

Давайте говорить честно: если у вас стандартный закрытый черный ящик под столом, а внутри стоит легкая двухвентиляторная карта среднего уровня — райзер вам абсолютно не нужен. Это лишняя трата денег, которая не принесет никакой практической пользы.

Этот аксессуар становится необходимостью в трех четких сценариях. Во-первых, если вы собираете премиальный ПК с акцентом на дизайн, где каждый компонент должен быть на виду. Во-вторых, если вы покупаете огромного флагмана уровня RTX 4090 или RX 7900 XTX, вес которого заставляет материнскую плату жалобно хрустеть текстолитом. В-третьих, если вы создаете ультракомпактную SFF-сборку (Small Form Factor) в миниатюрном кейсе вроде излюбленных моддерами «сэндвич-корпусов», где физически невозможно разместить комплектующие стандартным способом.

Вывод

Качественный райзер — это безопасный и эффективный инструмент для преображения интерьера игровой станции, защиты материнской платы от деформации и сборки уникальных компактных ПК. Успех модернизации полностью зависит от взвешенного выбора версии интерфейса и надежного экранирования гибкого шлейфа.

Если вы стремитесь раскрыть эстетический потенциал своего железа, остановите выбор на оригинальном аксессуаре от проверенного бренда, обязательно сопоставьте его габариты с архитектурой системного блока и создайте по-настоящему эксклюзивный компьютер.
